О том, как правильно соединять провода

В приведенной статье речь пойдет о том, какими правилами следует руководствоваться, когда требуется соединить провода. По статистике 70% ошибок, которые совершают при монтаже электропроводки, делают именно в соединении проводов. Наиболее часто, проблемы, которые связаны с электричеством, проистекают по причине некорректного выполнения контакта (или вообще полного отсутствия контакта) в электроточках (светильниках, выключателях, розетках) или соединительных коробках. Кроме этого частой причиной проблем с электричеством являются перегрузки линий электропроводки. Данная причина - это следствие того, что современные электрические приборы обладаю достаточно высокой мощностью.

Как же правильно выполнять соединение проводов?

Итак, каким же образом выполнить правильное соединение провода, обеспечив тем самым качественный и хороший контакт. На настоящий момент наиболее часто можно встретить такие соединения проводов, как:

• скрутка;
• опрессовка;
• сварка;
• пайка;
• соединения болтового типа (болтовые соединения);
• соединения винтового типа (винтовые соединения);
• самозажимные соединения.

Ниже будет рассмотрен достаточно подробно каждый из перечисленных видов соединения.

Скрутка проводов

Скрутку можно определенно назвать самым распространенным и вместе с тем простым видом соединения проводов. В таком нормативном документе, как правила устройства электроустановок (ПУЭ) 7 издания, во 2 главе имеется пункт под номером 2.1.21, в котором четко регламентировано, что при соединении, ответвлении и оконцевании жил кабелей и проводов должны применяться опрессовка, сварка, пайка или сжимы (винтовые, болтовые и т.д.) в соответствии с действующими на сегодняшний день инструкциями, которые утверждены в установленном порядке.

Отсюда следует, что, основываясь на правилах устройства электроустановок, такой вид соединения как скрутка категорически запрещен.

Этому существует вполне логическое и здравое объяснение. В течение эксплуатации из-за изменения линейного расширения и температуры в скрутке образуется зазор между проводами, которые были соединены. Следовательно, возрастает и переходное сопротивление контакта. Контакт начинает окисляться, греться, а в итоге и вовсе пропадает.

Опрессовка проводов

Опрессовка является методом соединения жил кабелей и проводов по средствам обжатия с помощью специализированных инструментов (этот инструмент носит название пресс-клещей) соединительной гильзы. Этот способ соединения можно назвать одним из самых качественных и надежных. Он отвечает всем требованиям нормативных документов.

Для того, что правильно сделать опрессовку, потребуется:

• непосредственно сама соединительная гильза. Она может быть выполнена в форме полой трубки из меди или алюминия. Материал гильзы зависит от материала проводов, которые требуется соединить;
• правильно подобрать гильзу по критериям внутреннего диаметра. В этом могут помочь специализированные инструкции и каталоги, или вполне можно получить консультацию по данному вопросу и в самом магазине;
• специализированный инструмент, а именно пресс-клещи. Следует помнить, что применять в целях соединения проводов в этом случае другой инструмент, к примеру пассатижи, строго запрещено.

Ниже перечислены этапы работы по соединению проводов и кабелей методом опрессовки:

• необходимо снять изоляцию с провода. При этом требуется использовать специальный инструмент или монтажный нож. Длина снятия изоляции зависит от длины гильзы;
• провода со снятой изоляцией помещаются внутрь гильзы. Перед этим этапом можно выполнить скрутку;
• с помощью специальных пресс-клещей требуется обжать провода;
• необходимо изолировать выполненное соединение.

Для соединительных изолированных гильз (ГСИ) применяются пресс-клещи.

Сварка проводов

Сваркой называется соединение жил кабелей и проводов с применением контактного разогрева концов кабелей и проводов угольным электродом до того момента, пока не произойдет образование контактной точки (шарика). Рассматриваемый способ соединения, как и опрессовку, можно причислить к одним из самых качественных и надежных методов, которые кроме этого отвечают в полном объеме всем требованиям нормативных документов. Также стоит оговориться, что для выполнения соединения кабелей и проводов этим методом не требуется обладать навыками работы со сварочным оборудованием.

Для того, чтобы корректно выполнить сварку проводов, потребуется:

• сварочный трансформатор, который будет обладать мощностью не менее 1 кВт, и выходным напряжением до 24 В;
• угольный электрод;
• для защиты расплава от кислорода применяют специальный флюс;
• специальные очки для защиты глаз при сварке;
• кожаные перчатки.

Сварка осуществляется в следующей последовательности действий:

• снимается изоляция с провода на длину, равную 40-50 мм;
• выполняется зачистка жилы провода до блеска наждачной бумагой;
• выполняется скрутка;
• в углубление электрода насыпается флюс и опускается подготовленная скрутка. При этом скрутка достаточно крепко прижимается к электроду;
• сварочный трансформатор включается в электрическую сеть;
• концы жил подготовленной скрутки сплавляются в так называемый «шарик», образуя таким образом контактную точку;
• после того, как спай затвердел, можно отводить электрод;
• полученное контактное соединение металлической щеткой очищается от флюса;
• все соединение покрывается лаком;
• выполняется изолирование соединения.

С помощью метода сварки получается практически цельный провод. Иными словами, переходное сопротивление контакта наименьшее.

Методом эксперимента вполне можно провести измерения сопротивление контакта у соединений проводов, которые выполнены различными способами, и таким образом удостовериться в сказанном.

Пайка проводов

Пайка является методом соединения жил кабелей и проводов по средством расплавленного припоя. Рассматриваемый метод соединения в полной мере отвечает всем требованиям нормативных документов, но вместе с тем и требует наличия определенных навыков работы. Если соединение выполненной методом пайки корректно, то это гарантия долговечного контакта с достаточно хорошей проводимостью. Но, к сожалению, применение пайки ограничивается из-за термического или механического воздействия.

Для того, чтобы выполнить правильное соединение кабелей и проводов по способу пайки, необходим следующий набор:

• оловянно-свинцовый припой (ПОС);
• флюс, в качестве которого будет выступать канифоль;
• кисточка, которая будет применяться для нанесения флюса на жилу;
• наждачная бумага;
• паяльник.

Работа выполняется в следующей последовательности действий:

• снимается изоляция с провода на длину, равную 40-50 мм;
• с помощью наждачной бумаги жила провода зачищается до блеска;

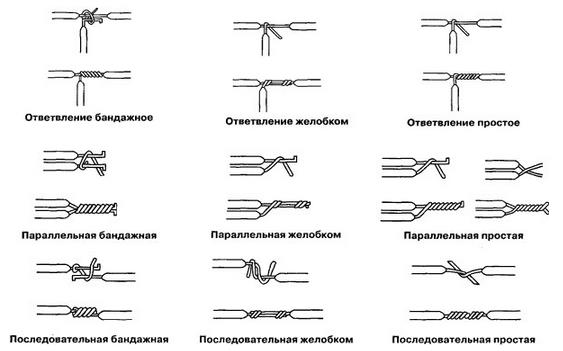

• выбирается вид соединения жил. Наиболее распространенные виды соединения представлены на рисунке ниже;
• припой подносится к жалу паяльника;
• скрутка нагревается для того, чтобы в нее легко затекал расплавленный припой;
• после того, как пайка затвердела, необходимо промыть спиртом место пайки;
• производится изолирование выполненного соединения.

Пайка применяется для выполнения соединения жил кабелей и проводов из меди. Но также, если использовать специальные припои, то можно паять жилы кабелей и проводов, которые изготовлены из алюминия.

Болтовые соединения проводов

Болтовые соединения жил кабелей и проводов применяются для выполнения соединения различных металлов, например, медь и алюминий. Но для того, чтобы выполнить соединение рассматриваемым методом, требуется между ними проложить стальную шайбу.

Рассматриваемое соединение не уступает по качеству винтовым соединениям, но, к сожалению, является достаточно громоздким. Именно по этой причине его достаточно трудно разместить в распаечной (соединительной) коробке, а также на выполнение соединения этим методом необходимо больше изолирующего материала по сравнению с рассмотренными выше.

Винтовые соединения

Винтовые соединения жил кабелей и проводов целесообразно применять для соединения различных металлов, например, алюминия с медью. А наиболее важным является то, что такой вид соединения в полной мере соответствует требованиям всех нормативных документов. Также следует уточнить, что рассматриваемый способ соединения имеет свой недостаток, хотя он и единственный. Этот недостаток заключается а том, что время от времени винты в клеммах необходимо дожимать, чтобы качество контакта не ослабевало. Этот отрицательный момент обусловлен таким свойством алюминия, как «текучесть». Если используются многопроволочные жилы кабелей и проводов, то следует прибегнуть к помощи специальных наконечников под опрессовку или необходимо пропаять концы проводов. Отдельная часть винтовых клеммников (зажимов) снабжены специальной шайбой со звездочкой или фасонной шайбой. Цель применения этих шайб заключается в том, чтобы предотвратить выдавливание жилы из клеммника и тем самым обеспечить постоянное надежное давление на жилу кабеля и провода.

На рынке на сегодняшний день можно найти огромное многообразие клеммников с винтовым соединением жил кабелей и проводов.

Самозажимные соединения проводов

Этот вид соединения кабелей и проводов на настоящий момент является одним из самых распространенных. Основными преимуществами данного метода соединения является его скорость монтажа, удобство и простота. Кроме этого рассматриваемый метод не подразумевает под собой наличия специальных приспособлений и навыков.

Самозажимные клеммники выпускаются во множестве различных вариантов исполнений: сечением жил от 0,75 до 4 кв. мм и количеством от 2 до 8 мест. Для того, чтобы предотвратить окисление, внутри клеммника помещается специальная паста. Также этот метод соединения подходит для жил, выполненных из разных материалов, например, алюминий и медь.
